در ساختوساز ساختمانها، کلید دوپل کاربرد زیادی دارد و معمولاً به دو شکل روی دیوار (روکار) یا داخل دیوار (توکار) نصب میشود. همانطور که از نام این کلیدها پیداست، از آنها برای خاموش یا روشن کردن دو یا چند چراغ از یک مکان مشخص استفاده میشود.
کلید دوپل یکی از انواع کلیدهای برق است که در بیشتر خانهها و محلهای کار دیده میشود. این کلیدها دو اهرم یا کلید مجزا دارند که هر کدام مانند یک پایانه برای عبور جریان برق عمل میکنند.
با توجه به استفاده گسترده از کلیدهای دوپل در ساختمانهای امروزی، در این راهنمای رونیکس، روش نصب این کلید را به زبان ساده و گامبهگام توضیح خواهیم داد.
اتصال صحیح کلید دو پل
نحوه درست وصل کردن کلید دوپل بسیار مهم است. اگر این کار به اشتباه انجام شود، ممکن است مشکلاتی مانند برقگرفتگی، اتصالی و خرابی وسایل برقی پیش بیاید. برای عملکرد درست و بیخطر کلید دوپل، باید سیمهای فاز، نول و زمین را دقیقاً به جای خود در کلید متصل کنید. به یاد داشته باشید که قطب مثبت و منفی سیمها را رعایت کنید و از سیمهایی با ضخامت مناسب برای این کار استفاده نمایید.
بهترین راه نصب کلید دو پل
برای نصب یک کلید دوپل به روش درست، اول باید برق قسمتی از خانه که میخواهید روی آن کار کنید را کاملاً قطع کنید. بعد، باید سیمهای مختلف را به دقت تشخیص دهید: سیم فاز، سیم نول و سیم زمین. سپس هر سیم را باید به جای صحیح خود روی کلید (به ترمینالهای مربوطه) وصل کنید. فراموش نکنید که از ابزار مناسب استفاده کنید و همه نکات ایمنی را رعایت کنید. اگر احساس میکنید این کار برای شما سخت است، بهتر است از یک برقکار با تجربه کمک بگیرید تا کار به بهترین شکل انجام شود. در بخشهای بعدی، مراحل نصب این کلید را قدم به قدم برای شما توضیح خواهیم داد.
وسایل مورد نیاز:
کلید دوپل
میخ و پیچ
دریل
سیم برق

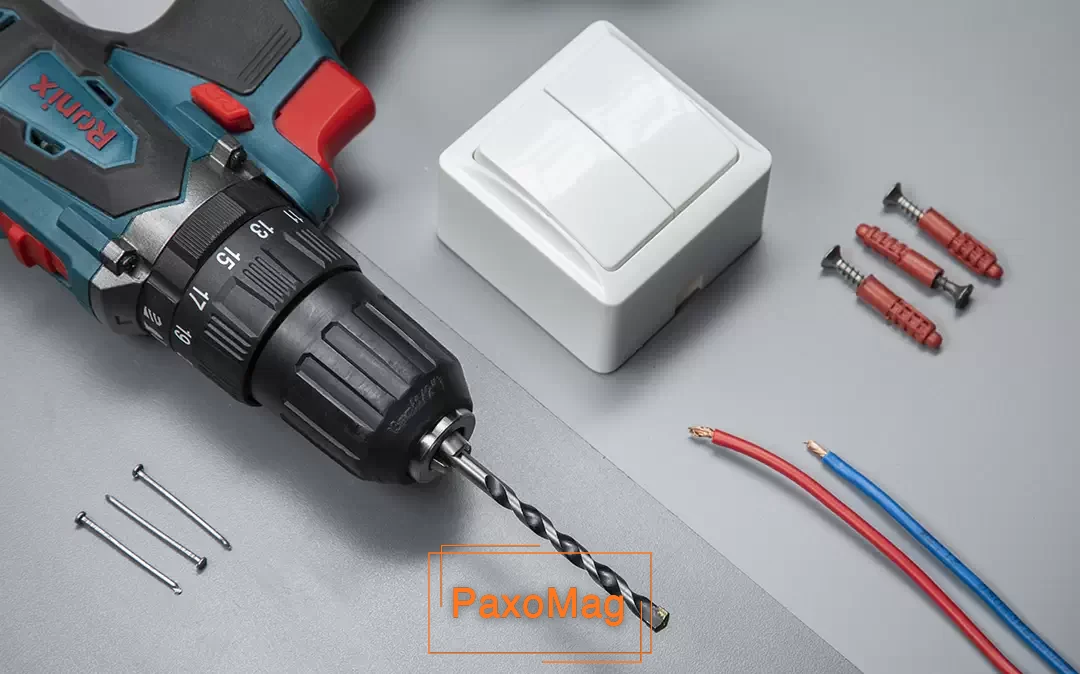

چیدمانی از وسایل مورد نیاز
مراحل نصب کلید دو پل
برای نصب کلید دوپل، اول جایی را برای قرار دادن آن در نظر بگیرید. این محل را با توجه به اندازه و مدل چراغ یا وسیله روشناییتان انتخاب کنید. پیشنهاد میشود کلید را روی دیواری که نزدیک به ورودی اتاق یا فضای کار است، نصب کنید.
بعد از انتخاب محل، با میخ یا پیچ، جای دقیق نصب را روی دیوار علامت بزنید. اگر پیچگوشتی برقی یا شارژی دارید، کارتان راحتتر خواهد بود.
حالا با دریل، در نقطهای که علامت زدهاید، یک سوراخ در دیوار ایجاد کنید تا کلید در آن جای بگیرد.
سیم برق را از داخل دیوار به محل کلید بیاورید و آن را به کلید دوپل وصل کنید. بهتر است برای مرتب بودن و ایمنی بیشتر، سیمها را داخل لوله مخصوص سیمکشی قرار دهید.
بعد از اتصال سیمها، کلید را داخل سوراخ دیوار بگذارید و با پیچ و پیچگوشتی آن را کاملاً محکم کنید.
حالا نوبت وصل کردن سیم برق به شبکه اصلی است. میتوانید برای این اتصال از یک جعبه تقسیم کمک بگیرید.
پس از اتصال به برق اصلی، فیوز را بزنید و کلید دوپل را امتحان کنید تا مطمئن شوید درست کار میکند.
لوله گذاری برای سیم کشی کلید دو پل

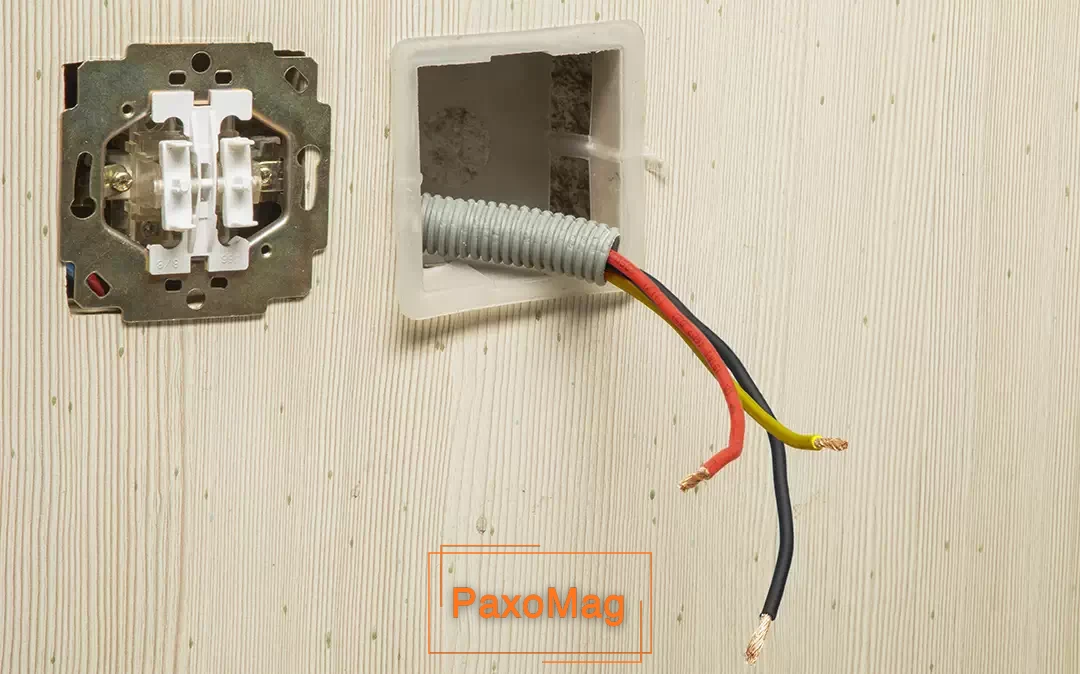

در سیمکشی کلید دوپل، لولهگذاری به معنای به کار بردن لولههایی برای محافظت و نگهداری سیمهای برق متصل به این کلید است. این لولهها ممکن است از جنس پلاستیک، فلز یا پیویسی ساخته شوند و معمولاً درون دیوار یا سقف کار گذاشته میشوند.
لولهگذاری در این نوع سیمکشی عمدتاً به دو دلیل انجام میگیرد: نخست، این لولهها از سیمها در برابر صدماتی مانند خراش، بریدگی و موارد مشابه محافظت میکنند. دوم، وجود لوله، نصب و همچنین تعویض کلید دوپل را در آینده آسانتر میسازد.
در روش سیمکشی ساختمان، دو راه اصلی وجود دارد: روکار و توکار.
در روش **روکار**، لولههای حاوی سیمها، پس از اتمام کار ساختمان، روی دیوارها و سقف نصب میشوند. این روش معمولاً سریعتر و کمهزینهتر است و در صورت نیاز به تعمیر یا تغییر، دسترسی به سیمها آسانتر میباشد.
در روش **توکار**، لولهها و مسیرهای مربوط به سیمها، در مرحله ساخت و پیش از نازککاری (مانند گچکاری یا سفیدکاری) در داخل دیوارها و سقف جاسازی میشوند. نتیجه کار، دیوارهایی تمیز و بدون دیدن لولهها و سیمهاست که ظاهر زیباتری دارد.
به راهنمای نصب کلید دو پل توجه کنید:
کلیدهای تبدیل دوپل معمولاً از نوع دوپین هستند و به دو شیوهٔ معمولی و معکوس سیمکشی میشوند. در هر دو روش، اول باید کلید تبدیل دوپل را باز کنید و این نکات را بررسی نمایید:
تعداد پینها: این کلید ممکن است بین ۲ تا ۸ پین داشته باشد. پس ابتدا تعداد پینها را کنترل کنید و سیمکشی را مطابق با آن انجام دهید.
الگوی اتصال سیمها: هر کلید تبدیل دوپل یک الگوی مشخص برای اتصال سیمها دارد. مثلاً در بعضی مدلها، پین ۱ با پین ۲، پین ۳ با پین ۴ و… به هم مرتبط هستند. برای نصب درست، باید این الگو را چک کرده و سیمها را مطابق آن وصل کنید.
جهت صحیح سیمها: هنگام سیمکشی کلید تبدیل دوپل باید دقت کنید سیمها در جهت درست قرار گیرند. همیشه کار با برق نیازمند احتیاط و تمرکز بالاست؛ بنابراین بهتر است قبل از شروع، به راهنمای نصب همان کلید تبدیل دوپل مراجعه کنید.
سیم کشی کلید دو پل چگونه انجام میشود؟
برای نصب کلید دوپل، ابتدا باید پوشش محافظ و دکمههای کلید را از بدنه جدا کنید. پیش از آغاز کار، مطمئن شوید ابزارهای لازم را در دسترس دارید. برای باز کردن کلید و پوشش آن حتماً از پیچگوشتی مناسب استفاده کنید تا از آسیب دیدن کلید جلوگیری شود.

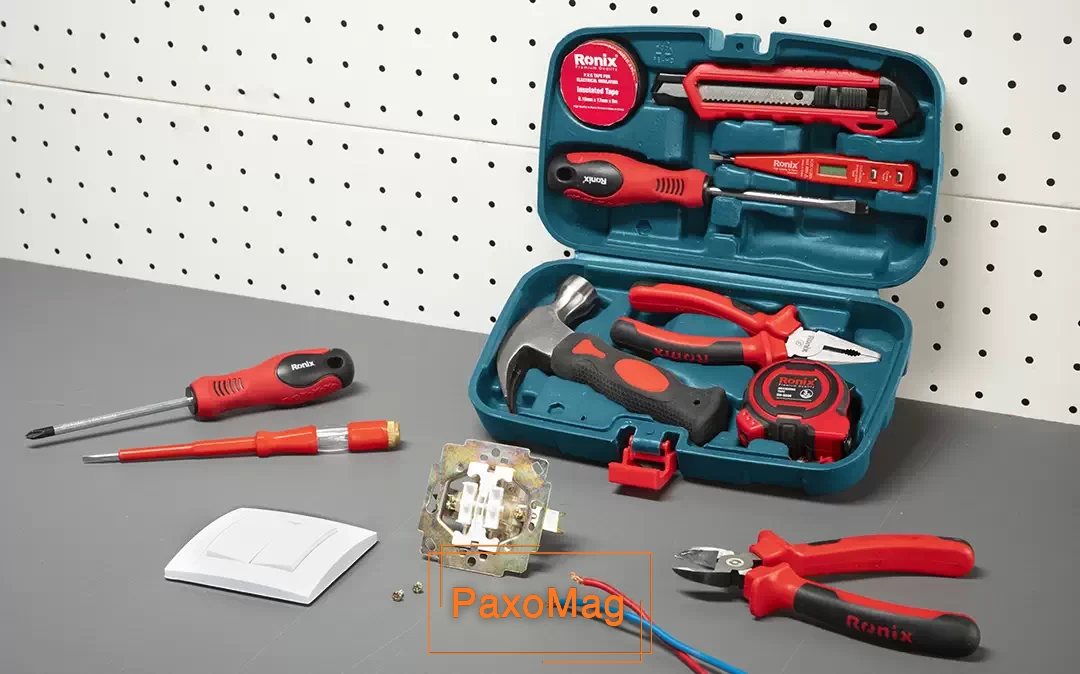

جعبه ابزار رونیکس
کلیدهای دوپل سه کنتاکت دارند که شامل یک سیم فاز ورودی و یک سیم فاز خروجی میشود. این قابلیت به شما امکان میدهد دو لامپ را با یک کلید کنترل کنید.
تفاوت اصلی کلید تکپل و دوپل در این است که در کلید تکپل میتوانید سیم فاز ورودی را به قسمت بالا یا پایین وصل کنید، اما در کلید دوپل باید حتماً فاز ورودی را به جای مشخصشده متصل کنید. روش سیمکشی هر دو کلید تقریباً یکسان است، با این تفاوت که کلید دوپل دو خروجی جداگانه دارد.
کلید دوپل یک ترمینال ورودی به رنگ طلایی و دو ترمینال خروجی به رنگ نقرهای دارد. هر یک از این خروجیها میتواند به یک لامپ متصل شود.
پیش از اتصال، عایق سیم فاز ورودی را با رعایت نکات ایمنی بردارید. بهتر است به رنگ سیمها دقت کنید؛ زیرا اگر رنگبندی را رعایت نکنید، در آینده هنگام تعمیر یا تعویض کلید دوپل دچار مشکل خواهید شد.

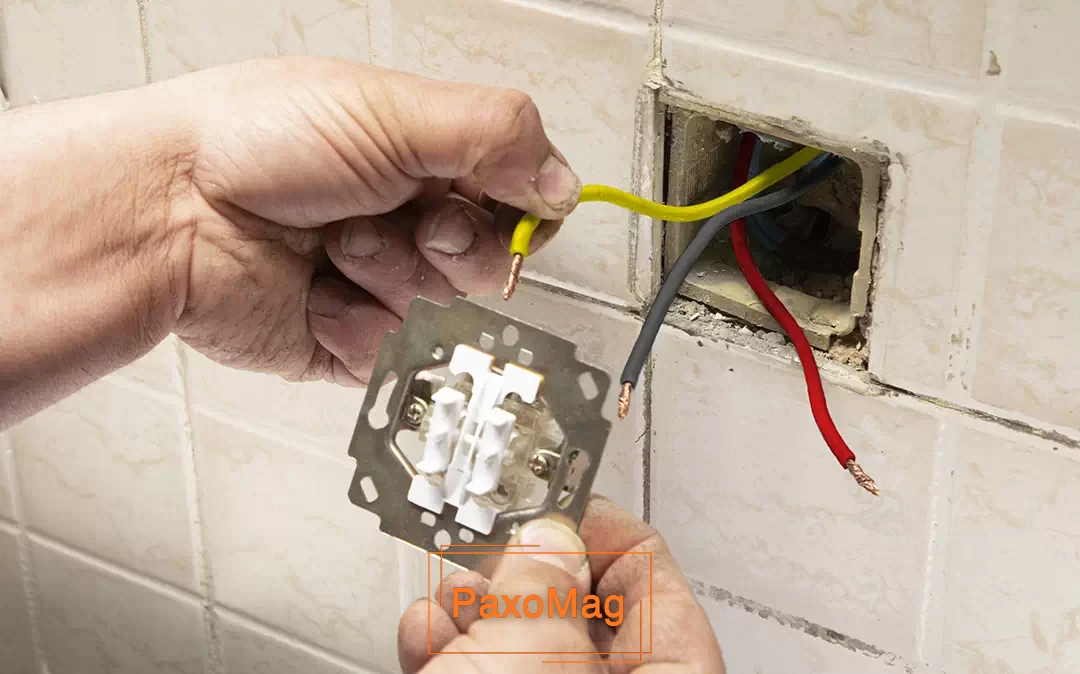

سیمهای رنگی برای اتصال به کلید دوپل
برای ورودی کلید دوپل معمولاً از سیمهای قرمز، مشکی و زرد استفاده میشود. کار را با باز کردن پیچ ترمینال ورودی شروع کنید. سپس سیم را داخل آن بگذارید و با یک پیچگوشتی که دسته عایق دارد، پیچ را محکم ببندید.
کلیدهای دوپل روی یک قوطی روکار نصب میشوند؛ پس باید سر دیگر سیم فاز را از داخل قوطی به بیرون هدایت کنید.
حالا دو سیمی که از ترمینالهای خروجی کلید خارج میشوند را به لامپ یا وسیله برقی مورد نظرتان وصل کنید.
برای این کار، ابتدا پیچ یکی از ترمینالهای خروجی را باز کرده و سیم اول را وصل کنید. سپس نوبت سیم دوم است. یک سر این سیم را به ترمینال زیر لامپ و سر دیگرش را به ترمینال خروجی دوم کلید متصل نمایید.

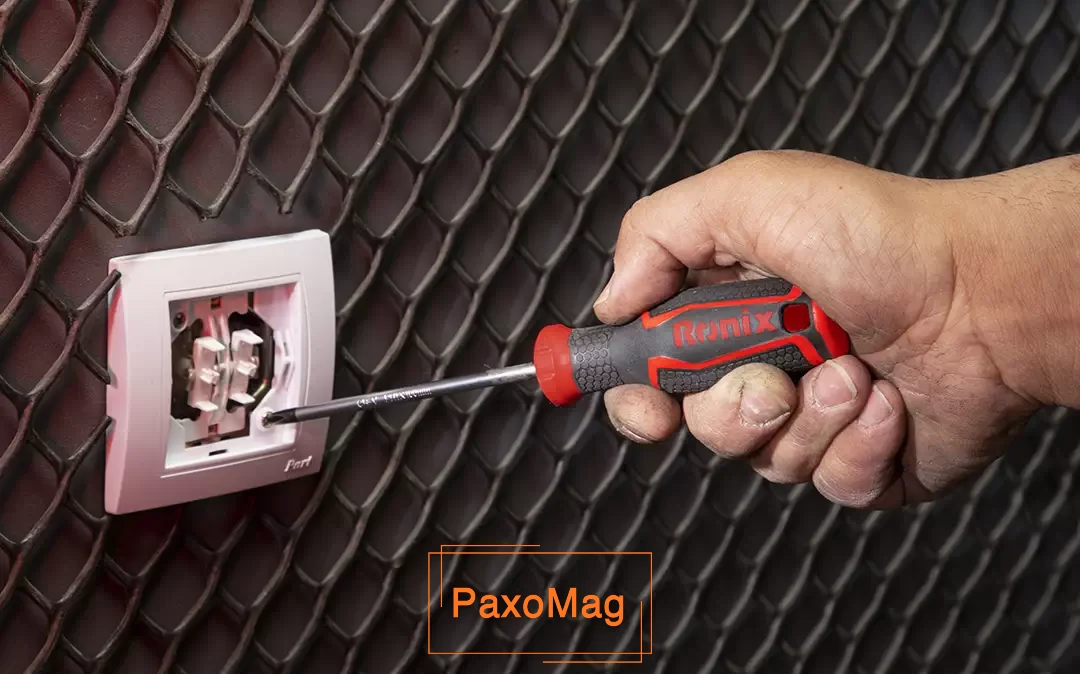

اکنون میتوانید قوطی کلید را در جای خود ثابت کرده و پیچهایش را سفت کنید. سپس قاب کلید دوپل را روی آن قرار دهید. در پایان، به کمک نوک پیچگوشتی، دکمههای کلید را به راحتی در جای خود نصب کنید.
پیچگوشتی رونیکس
حالا نوبت لامپ یا وسیله برقی دیگری است که میخواهید به آن برق بدهید. سر آزاد سیم دوم را به قسمت اتصال (ترمینال) لامپ یا وسیله برقی وصل کنید.
برای ایمنی بیشتر، مطمئن شوید که برق آن قسمت قطع است. بعد با خیال راحت، قسمتی از عایق سیم فاز را جدا کنید (لخت کنید) و آن را به ترمینال برق وصل نمایید.
بعد از اتصال سیم فاز، سراغ سیم نول بروید. معمولاً رنگ سیم نول آبی است. آن را هم لخت کنید و در جای مخصوص خودش روی ترمینال برق ببندید. دقت کنید که این سیم نول مستقیماً به سمت لامپ یا وسیله برقی شما میرود. نکته مهم این است که برای وسیله برقی دوم، از همان سیم نول به صورت مشترک استفاده میشود.
استفاده مشترک از سیم نول یعنی هر دو سر سیم را به هم متصل میکنیم، زیر ترمینال لامپ یا وسیله برقی قرار میدهیم و پیچ آن را محکم میبندیم.
مطمئن شوید که سیم نول اول وارد ترمینال برق شود، سپس از آنجا به ترمینال لامپ اول برود و بعد از همان نقطه به لامپ یا وسیله دوم وصل گردد.
بعد از پایان کار، با کمک فازمتر، برقدار بودن سیم فاز ورودی به کلید را بررسی کنید. در آخر، با روشن و خاموش کردن لامپها توسط کلید دوپل، از درست کار کردن همه چیز اطمینان حاصل کنید.
